1000x1000手动方闸门图纸

2022

09/20 10:10:14
全职高手 www.yqvalve.cn
分享
  • 分享到微信朋友圈

  本公司生产的1000x1000手动方闸门用于给排水、防汛等水利水电工程,疏通水流的作用。尤其是风景区,道路等不允许明杆式闸门安装的场合。可按客户要求定制口径及外形。


  产品型号:ZAFY

  产品规格:1000*1000mm

  结构形式:明杆式、双向承压式

  安装形式:墙靠式

  驱动方式:手电两用启闭机

  适用介质:无腐蚀性液体、如生活污水、渠道给排水.

  结构特点:1000x1000手动方闸门主要由门框、闸板、密封圈及可调式契型压块等部件所组成,具有构造简单、坚固耐用、安装方便等特点。

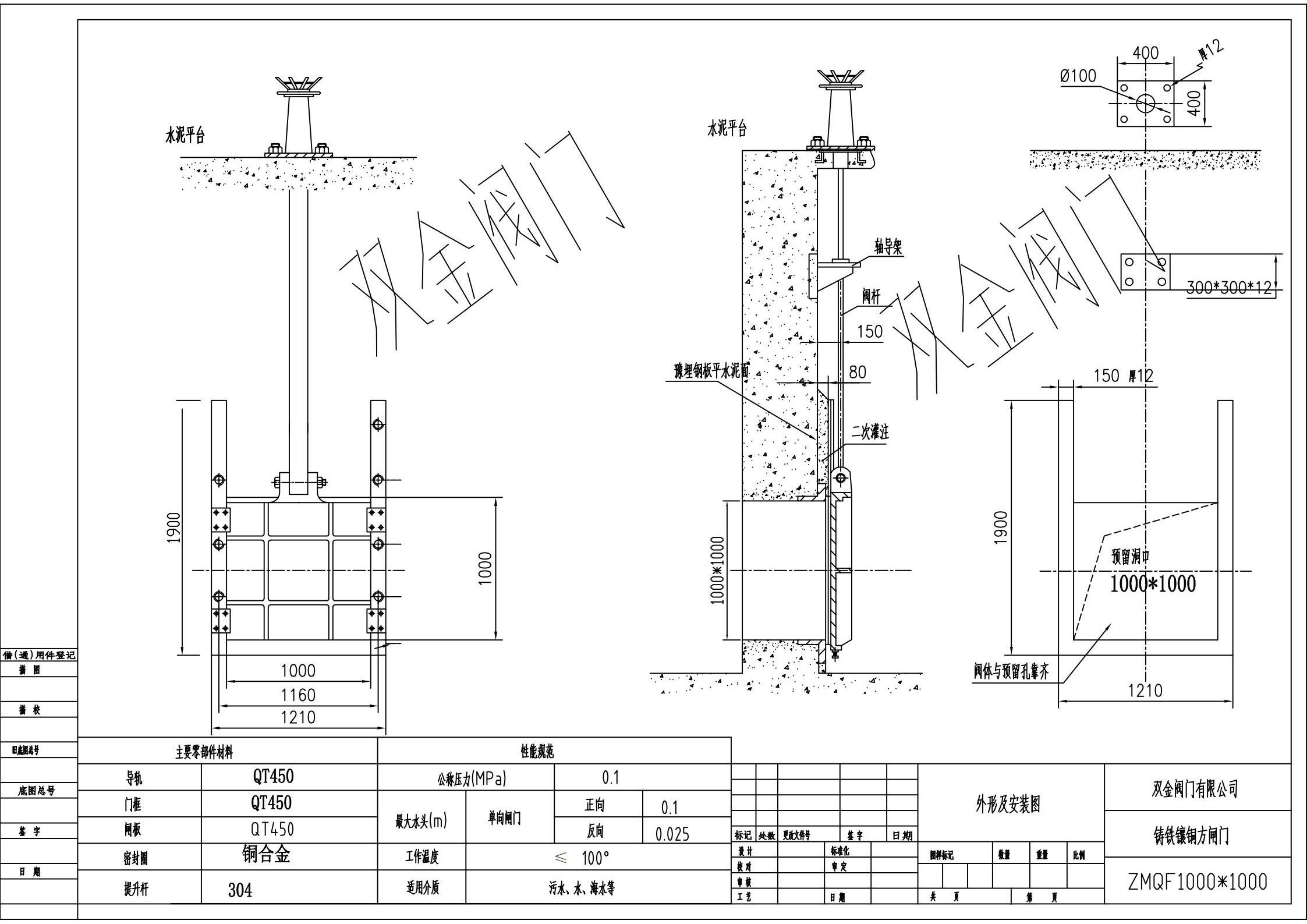

  双金阀门生产的1000x1000手动方闸门图纸如下所示:


  技术参数及规格:

  1、闸门安装于法兰式墙管上,闸板设于迎水面;

  2、闸板正向允许受压0.1Mpa,反向允许0.05Mpa;

  3、密封面每米长度渗水量正向≤0.7L/min.m,反向≤1.25L/min.m;

  4、工作温度为-20-120℃,允许介质PH值为5-10。


  结构特点和工作原理:

  1、1000x1000手动方闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成,其中门框和闸板均由优质灰口铸铁或球墨铸铁制成,导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 (对中小口径的闸门,其导轨可与门框浇注成一体),导轨长度一般为闸门全开启高度的 1/2~1/3,因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。

  2、1000x1000手动方闸门通过楔块装置的楔紧达到密封,密封材料为铜合金或橡胶,并经精密加工后配研,故密封性好。

  3、采用预埋钢板或预埋螺栓式安装,安装、调试、使用、维护方便,使用寿命长。

  4 、品种规格齐全,适应性广。

  5、1000x1000手动方闸门与启闭机配套使用,闸门为工作部分,启闭机为闸门开启与关闭的执行部分,启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转,驱动传动螺母或螺杆转动使闸轴作垂直升降运动,从而开启或关闭闸门,达到排水、关水或调节水位的目的。


  安装与维护应注意事项:

  1、手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。

  2、双闸板闸阀应垂直安装(即阀杆处于垂直位置,手轮在顶部)

  3、带有旁通阀的闸阀在开启前应先打开旁通阀(平衡进出口的压差及减小开启力)

  4、带传动机构的闸阀,按产品使用税明书的规定安装。

  5、如果阀门经常开关使用,每月润滑一次。
