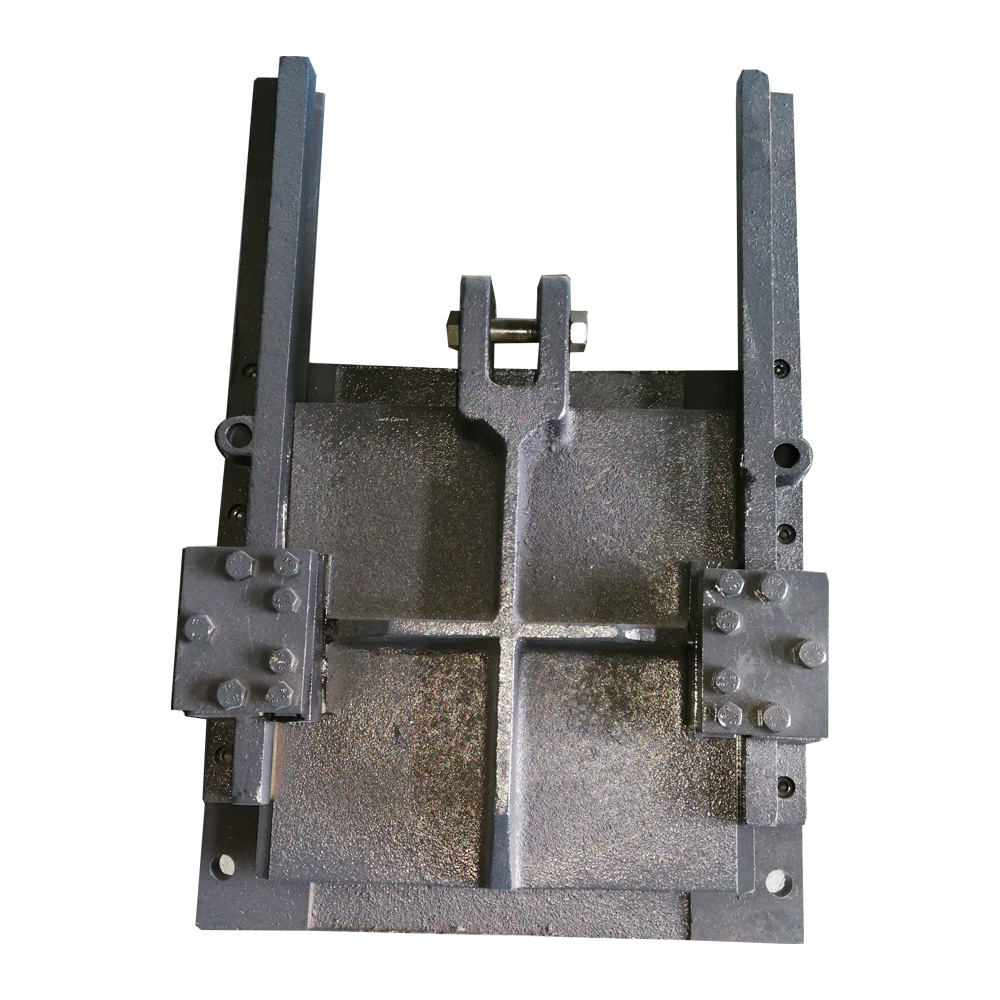

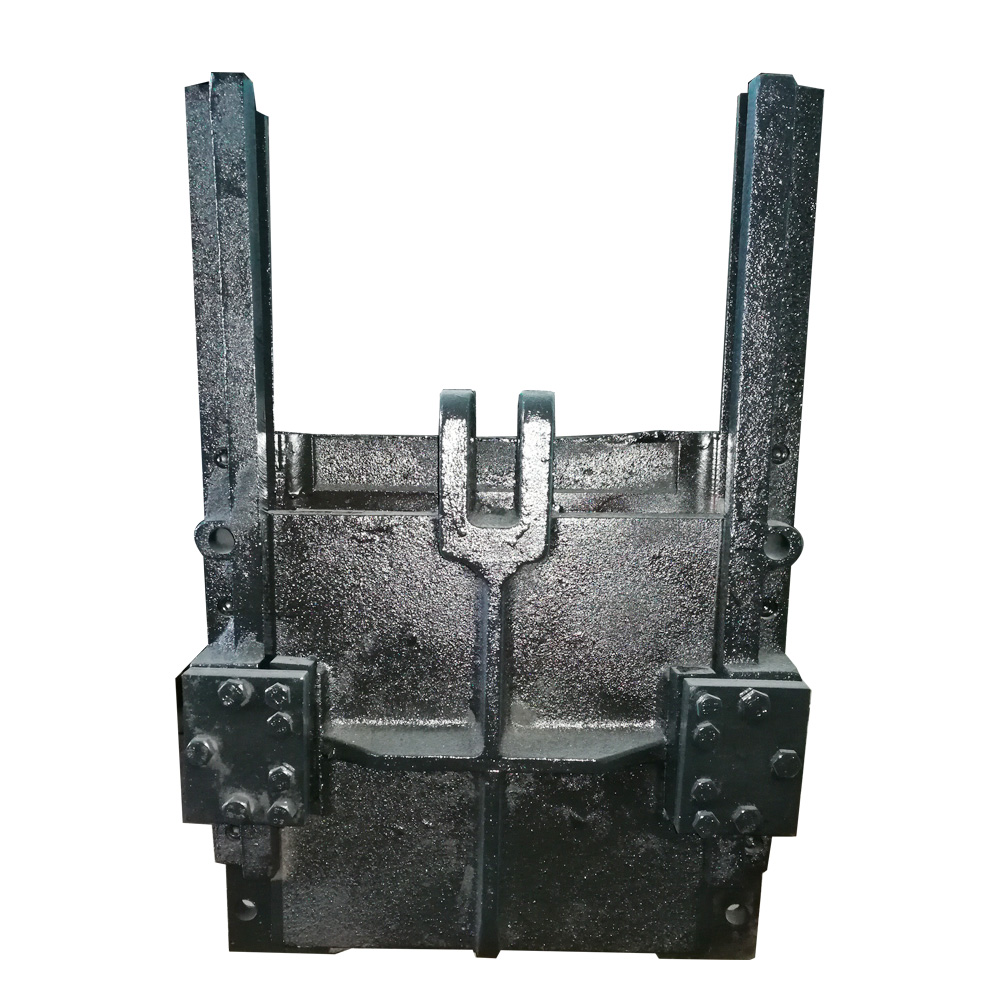

铸铁镶铜方闸门

产品名称:铸铁镶铜方闸门

产品型号:ZMQF

产品规格:200*200-3000*3000mm

结构形式:明杆式、双向承压式

安装形式:附壁式安装、预埋式安装、螺栓连接。

驱动方式:手轮式、手电两用启闭机、双吊点启闭机

适用介质:污水、海水、清水等无强腐蚀性液体。

产品用途:铸铁镶铜方闸门广泛用于城市给水排水、冶金、石油、化工、灌溉,电力、纺织等行业水处理构筑物上,以实现流量和液面水位的控制是给排水和污水处理的重要设备。本闸门适用于管道口和交汇窟井,沉沙池、沉淀池、引水渠、泵站进水口等处。


铸铁镶铜方闸门主要由闸座、闸板、镶铜密封件、调节楔块,以及提升部分组成,其结构设计合理、密封性能好、防腐蚀性能强、使用寿命长、安装方便、启闭灵便,其结构型式有方形、矩形、圆形、启闭形式可手动亦可电动。


一、性能指标:

 a)闸门密封面配合间隙≤0.1㎜,密封座厚度大于10㎜。

 b)密封面每米长度渗水量:正向≤0.7L/min ·m 反向≤1.25L/min ·m

 c)公称压力≤0.1Mpa;密封试验压力0.1Mpaa

 d)工作环境:温度-20℃~120℃ 湿度:95% 工作介质:水与污水PH值:5~10

 e)安装位置:正常状态下正向迎水、处于铅垂状态。

 f)最大工作水头:单向受压:正向:10m 反向:5m 双向受压:均为10m

 g)启闭速度:不小于0.2m/min,不大于1.5m/min。

 h)闸框距边壁距离≥300㎜,距池底距离≥150㎜~250㎜。


二、主要零件材料:

零件名称材料

门框、闸板、导轨Ht200

螺杆1Cr18,2Cr13,Ni9Ti13,.304,316

密封面Zcu8-2-2


三、安装形式:



四、附壁式预埋螺栓处理方法:



五、启闭机与铸铁镶铜闸门布置:



注:1、水头(H)指最高水位至闸门底部高度;

2、以上表中启闭力为承受正压力状态下;

3、表中吨位已含闸板自重,不含予启力;

4、预气力大小与闸门的 块数量,斜度及加工精度有关,一般为开启力的60%~100%;

5、选用启闭机的力一般取1.6~2倍的开启力;

6、其它规格闸门的启闭力根据承压力面积参考本表取近似值。


六. 安装事宜:

1、按预埋图中的要求预留闸门及启闭机安装位置;

2、用吊铅锤直线方法预埋预埋件,保证其表面和垂直度为1.5~3‰范围内;

3、用螺栓将门框、导轨固定在预埋件上;

4、当螺杆细长比(提升杆长度/螺杆外径)4H/d>200时应设置轴导架,轴导架距闸门吊耳距离应大于闸门最大开启度。


七、选用须知:

1、 选用闸门时应注明H值(闸门中心至启闭机底部平台高度);

2、 启闭机应根据表中启闭力及自动化程度确定,具体可参考启闭机样本。

3、 平台设计负荷应考虑正反双向承受(关闭力参考开启力)。

4、 轴导架是根据井深不同而设定的,设计时应与联轴器不干涉;

5、 工作时整条螺杆,联轴器、闸板都做上下移动为明杆闸门,工作是螺杆不移动,闸板上下移动称为暗杆闸门。

6、 方向承压闸门应选用时应注明,正向承压闸门当用于随受么向水压时,水头应<2.5m;

7、 暗杆闸门宜装于风景区或道路中间的窖井内,此种闸门自带开启装置,不需专用启闭机;

8、 订货时应注明H,并注明单独闸门(与配套启闭机)的具体名称、型号、规格;

9、 本厂可承制其它材料(不锈钢、碳钢、铝合金、塑料)或特殊形工闸门;

10、 本厂供货不含任何预埋件,所以闸门布置参照上页;

11、 本厂所提供样本如有修订不另行通知。
